Polttoainelinjojen koot selitetty: Kuinka valita metrimittaus vs. tuuma, tunnus vs. ulkohalkaisija ja paljon muuta

Miksi polttoaineletkun koolla on väliä

Alimitoitettu polttoaineletku toimii kuin mutka. Se lisää virtauksen rajoitusta, mikä alentaa painetta kaasuttimessa tai polttoaineen kiskossa. Moottori käy laihalla, epäröi kuormituksen alaisena ja saattaa katketa; pakokaasujen lämpötila nousee ja polttoainetalous laskee. Ylisuuressa polttoaineletkussa on päinvastainen vikatila: letkun seinämä ei enää puristu väkäsen päälle, joten puristin puristaa kumia sen sijaan, että se tarttuu kiinteään liittimeen. Ilmaa vedetään sisään pumpun imupuolelta ja polttoainetta vuotaa painepuolella.

Virtauskapasiteetti kasvaa nopeasti halkaisijan myötä. Koska pyöreän letkun pinta-ala skaalautuu säteen neliön kanssa, 8 mm:n (5/16 tuumaa) viiva siirtää noin kaksi ja puoli kertaa enemmän polttoainetta kuin 5 mm:n viiva samalla painehäviöllä. Siksi lähes varastossa oleva moottori voi toimia hyvin 5 mm:n linjalla, kun taas modifioitu moottori vaatii 8 mm tai 10 mm. Mutta rajoittava halkaisija on aina sovitus. Suuremman letkun liu'uttaminen pienemmän väkäsen yli ei lisää virtausta – se aiheuttaa vuodon.

Painehäviö riippuu myös linjan pituudesta ja reitityksestä. Pitkä 6 mm:n letku, joka on vedetty V8:n ympärille, voi menettää enemmän kiskon painetta kuin lyhyt suora 10 mm:n putki samassa pumpussa. Tehdasinsinöörit valitsevat polttoaineletkun koon tietylle alustalle pumpun tehon, säätimen asetuksen ja pahimman mahdollisen käyttölämpötilan perusteella, minkä vuoksi alkuperäisen laitteiston (OE) numeron vastaaminen on nopein tapa saada oikea koko.

ID vs. OD: Kuinka polttoaineletkun koko mitataan

Polttoaineletku myydään sisähalkaisijan mukaan. Kovat linjat - nailon, teräs ja alumiini - mitataan ulkohalkaisijalla, koska putken ulkohalkaisija on liitos ja holkin pito. Punottua ruostumatonta ja PTFE-letkua kuvataan yleensä AN-koolla, joka viittaa putken ulkohalkaisijaan: -4 AN on noin 1/4 tuumaa (6,35 mm), -6 AN on 3/8 tuumaa (9,53 mm) ja -8 AN on 1/2 tuumaa (12,7 mm).

Ennen kuin ostat, tee nopea tarkistus perussatulalla:

Älä koskaan oleta, että letkuun painettu numero on edelleen totta. Punottuihin ulkotakkeihin on merkitty nimelliskoot, ja todellinen tunnus voi vaihdella valmistajien välillä muutaman millimetrin kymmenesosan.

Metrinen vs. tuuma: yleisiä kokoja verrattu

Pohjois-Amerikassa polttoaineletkuja myydään yleensä tuuman murtoina. Euroopassa ja Aasiassa sitä myydään millimetreinä. Alla olevassa taulukossa on lueteltu hyllyltä löytyvät koot ja sovellukset, joissa ne yleensä esiintyvät.

Klassinen ansa käsittelee 5/16 tuumaa identtiseksi 8 mm:n kanssa. Nämä kaksi ovat hyvin lähellä (7,94 mm vs. 8 mm) ja vaihtavat usein toisiaan kumiletkussa, mutta tiukan toleranssin omaavissa tiukoissa liitoksissa yhteensopimattomuudella on merkitystä. OEM-tyyliset varaosat poistavat tämän arvauksen, koska valmistaja määrittelee koon, taivutuksen ja päätyliittimet sarjana.

Kaasutetut, EFI- ja dieseljärjestelmät

Kaasutetut järjestelmät

Matalapainekaasujärjestelmissä (noin 2–10 psi) voidaan käyttää halkaisijaltaan pienempää letkua, ja puristin tekee suurimman osan tiivistämisestä. Ilmajäähdytteinen VW-väylä on klassinen esimerkki: säiliön ja suodattimen välinen letku on 7 mm, kun taas pumppu-kaasutinletku kaksoishiilihydraattimalleissa on dokumentoitu 5,5 mm. 5 mm:n korvaava väkäs sopii tiukasti 5,5 mm:n väkäseen, mutta voi toimia löysänä ajan myötä; 7 mm letku ei tiivisty ollenkaan. Ero 5 mm:n ja 5,5 mm:n välillä on todellinen, ei pyöristysvirhe.

EFI-järjestelmät

Elektroninen polttoaineen ruiskutus pitää paineen kymmenissä psi:issä kiskossa – tyypillisesti 40–60 psi portin ruiskutuksessa ja paljon korkeampi suoraruiskutuksessa. Syöttölinjat tarvitsevat riittävän poikkileikkauksen pitääkseen kiskon paineen vakaana avokaasulla: 8 mm (5/16 tuumaa) on perusviiva neli- ja kuusisylinterisille moottoreille, kun taas 10 mm (3/8 tuumaa) on yleinen V8-moottoreissa, kuorma-autoissa ja tehostetuissa malleissa. Paluuviivat voivat yleensä pudota 6 mm:iin (1/4 tuumaa).

Letkun on oltava mitoitettu polttoaineen ruiskutuspaineelle, kuten SAE J30R9. Tyhjiölaatuinen letku tai vanha kaasutettu letku rakkuloita paineesta ja nykyaikaisista etanolipolttoaineista.

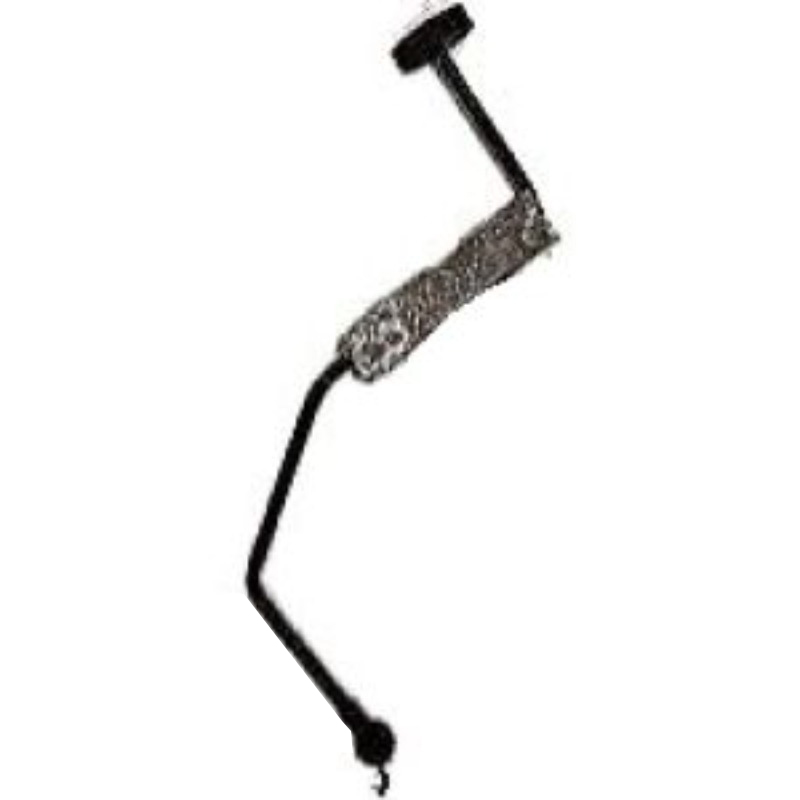

Polttoaineen syöttölinja bensiini- ja dieseljärjestelmille Tämä komponentti kuljettaa polttoainetta säiliöstä pumppuun tai ruiskutussuuttimiin, joissa on korroosionkestäviä materiaaleja etanolisekoituksille ja korkeille aluslämpötiloille. Sillä on tässä merkitystä, koska edellinen teksti korostaa vastaavia letkun arvoja ruiskutuspaineelle. Näytä tuote →

Diesel järjestelmät

Dieselpolttoainejärjestelmissä on kaksi hyvin erilaista linjaryhmää. Matalapaineiset syöttö- ja paluulinjat käsittelevät muutaman psi:n ja käyttävät tavanomaista kumi- tai teräsletkua, joka on mitoitettu samalla tavalla kuin bensiinin polttoainelinjat. Korkeapaineruiskutuslinjat ovat jäykkiä teräsputkia mitattuna ulkohalkaisijalla ja niiden on kestettävä tuhansia psi ruiskutuspainetta. Älä koskaan korvaa dieselin ruiskutusletkua kumiletkulla; Ulkokuoren ja kaksoiskartion päätyliittimen on vastattava tarkasti alkuperäistä.

Jos haluat vaiheittaisen yleiskatsauksen injektorilinjojen pituuksista, taivutuksista ja päätyliittimistä, oppaamme oikean polttoaineen ruiskutusputken valinta moottorillesi kattaa tarkastukset, jotka estävät vuodot ja ennenaikaisen kulumisen.

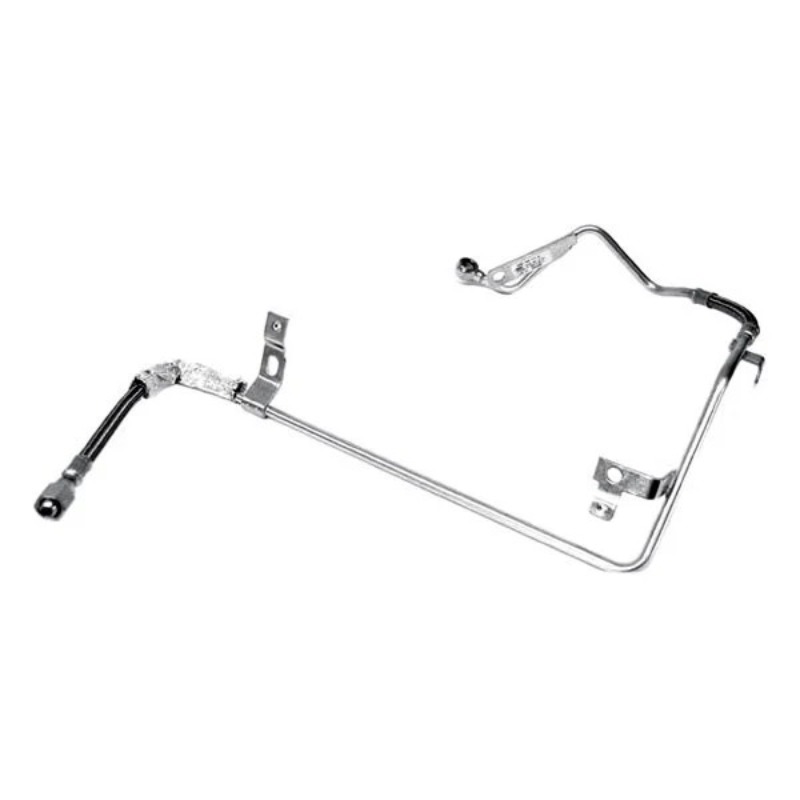

Tarkka korkeapaineinen polttoainesuuttimen syöttöputki Kylmävedetty seosteräsputki, jossa on autoklaaviesijännitys väsymisen estämiseksi, puhdistettu ISO 4406:n mukaan. Tämä kortti ilmestyy linjan mitoitusohjeiden jälkeen, joten se vastaa suoraan kestävän korkeapaineruiskutusputkiston tarpeeseen. Näytä tuote →

Ajoneuvossa tämän vuoksi 3 jalan 6 mm:n letkun osa voi toimia hyvin kaasuttimella varustetussa nelisylinterisessä, kun taas sama letku 6 jalan ajon aikana EFI V8:ssa nälkiä kiskon. Jos pumppu, säädin ja suuttimet on jo mitoitettu, linja tulee sovittaa kyseiseen järjestelmään, ei päinvastoin.

Kuinka valita oikea polttoaineletkun koko

Suorita nämä vaiheet järjestyksessä:

1. Tunnista järjestelmä: kaasutettu, EFI tai diesel. Tarkista pumpun teho ja paineensäätimen asetus.
2. Mittaa olemassa oleva viiva ennen sen poistamista kokonaan ja merkitse reititys teipillä, jotta taivutuskohdat pysyvät samoina.
3. Yhdistä letkun materiaali ja paineluokitus (esim. SAE J30R7 matalapaineisiin kaasuttimiin, SAE J30R9 polttoaineen ruiskutuspaineisiin) nesteen ja järjestelmän paineen kanssa.
4. Jos alkuperäinen letku puuttuu, etsi OE-osanumero ajoneuvon osaluettelosta. Esimuotoillut linjat sisältävät jo oikean ID:n, taivutussäteen ja päätyliittimet.
5. Pohjustele järjestelmä asennuksen jälkeen ja tarkista, ettei jokaisessa mutkassa ole kova kohtaa (kiertymä) ja tippa jokaisessa liittimessä.

OE-sovituksen vaihto voi poistaa viisi näistä vaiheista kerralla. Esimuotoillut kokoonpanot, kuten meidän vaihtopolttoaineletkut ja ruiskutusputket , tehdasmaisilla kannattimilla ja taivutuskulmilla on tehty niin, että kokokysymyksiin vastataan ennen asennusta.

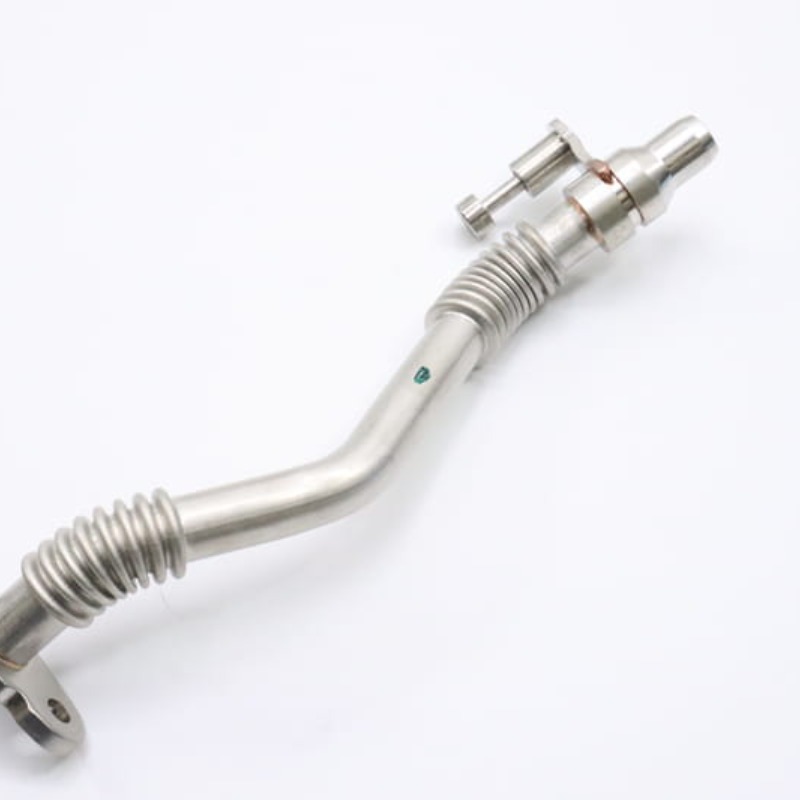

Suorasovitettu polttoaineen ruiskutusputki OE 98063063 Tarkka korvaaminen OE 98063063:lle käyttämällä sertifioitua CuNiFe-materiaalia sisäisen korroosion estämiseksi ja oikealla vääntömomentilla. Se sopii valmiiksi muotoiltuihin kokoonpanoihin, jotka eliminoivat mitoitusarvauksen asennuksen aikana. Näytä tuote →
