Kuinka valita oikea polttoaineen ruiskutuslinja autosovelluksiin?

Jul 23, 2026

Luokat

Oikean autojen polttoaineen ruiskutuslinjan valitseminen riippuu neljästä tekijästä

Oikea autojen polttoaineen ruiskutuslinja on sellainen, joka vastaa polttoaineen syöttöjärjestelmän käyttöpainetta, käyttää polttoainetyyppiin ja konepellin alle sopivaa materiaalia, liitetään suuttimeen ja kiskoon sopivalla sovitustyylillä ja on mitoitettu oikein halkaisijan, seinämän paksuuden ja reitityspituuden mukaan. Jonkin näistä muuttujista väärin saattaminen lyhentää käyttöikää ja voi ajan myötä johtaa epätasaiseen polttoaineen syöttöön ruiskutussuuttimen kärjessä.

Bensiini-moniporttimoottorissa korroosionkestävällä pinnoitteella varustettu polttoaineletku, joka on mitoitettu alhaiselle tai kohtalaiselle paineelle, riittää yleensä ruiskun syöttösegmentille. Bensiini-suoraruiskutus- tai diesel-common rail -moottorissa kiskon tai pumpun ja kunkin suuttimen välisen ruiskutuslinjan on kestettävä paineita, jotka ovat suuruusluokkaa suurempia, mikä vaatii kylmätyöstettyä teräsputkia tavallisen letkukokoonpanon sijaan. Alla olevissa osioissa käydään läpi kunkin valintatekijän yksityiskohtaisemmin sekä viitekaavioita, jotka osoittavat, miten nämä muuttujat vertautuvat yleisten moottorialustojen välillä.

Mikä a Polttoaineen ruiskutusputki Toimii itse asiassa polttoainejärjestelmässä

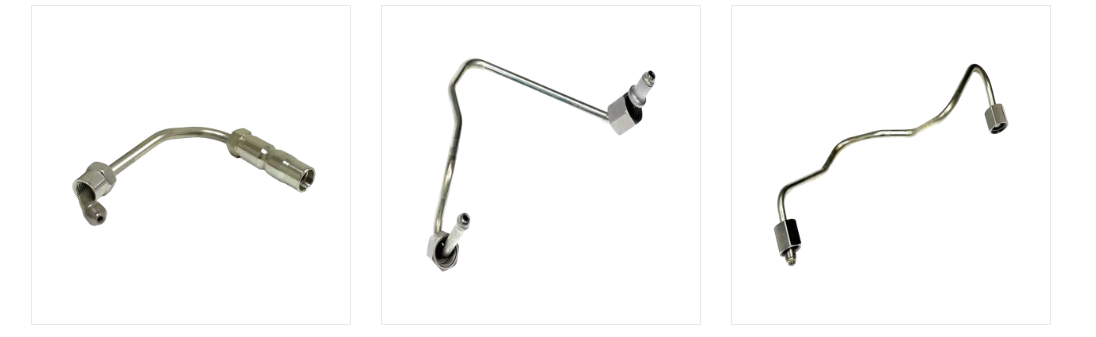

Polttoaineen ruiskutusputki on osa letkua, joka kuljettaa paineistettua polttoainetta pumpusta tai yhteispaineruiskutuksesta kunkin sylinterin ruiskutussuuttimeen. Autoverkoston laajemmassa kaasulinjassa se sijaitsee aivan syöttöpolun lopussa, säiliölinjan, suodatinlinjan ja syöttöjohdon jälkeen ja juuri ennen pistettä, jossa polttoaine annostellaan ja sumutetaan imuaukkoon tai polttokammioon. Koska se toimii lähimpänä ruiskua, tämä segmentti kokee terävimmät painepulssit koko polttoainepiirissä.

Automaattiset polttoaineletkut ryhmitellään usein yhteen jokapäiväisessä keskustelussa, mutta itse ruiskutusputki on erillinen komponentti säiliöstä pumppulinjaan tai paluulinjaan. Sen on siedettävä nopeaa painepulsaatiota, joka syntyy joka kerta, kun suutin avautuu ja sulkeutuu, joissakin tapauksissa satoja kertoja sekunnissa moottorin nopeusalueella, samalla kun se pysyy riittävän tiukkana estääkseen vähäisenkin vuotamisen liitoskohdissa.

Miksi suuttimen linjasegmentti saa ylimääräistä teknistä huomiota

Toisin kuin pitkät yleiskäyttöiset polttoaineletkut, ruiskutusputki tarvitsee tyypillisesti jäykän tai puolijäykän seinärakenteen, jotta se pitää muotonsa ruiskun runkoa vasten tärinän alaisena. Monissa varaosaluetteloissa tämän tyyppinen polttoaineputki on lueteltu polttoaineen syöttölaitteiston alla ja siihen sopivat liittimet, puristimet ja kiinnityspidikkeet, koska kaikki nämä osat toimivat yhdessä pitämään liitoksen tiiviinä toistuvien painejaksojen kautta.

Polttoaineen ruiskutuslinjoissa käytetyt yleiset materiaalit ja niiden vertailu

Neljä materiaaliperhettä kattaa suurimman osan autojen polttoaineen ruiskutuslinjojen markkinoista: ruostumaton teräs, kylmätyöstetty terässeos, nylon ja komposiitti- tai vahvistetut polymeeriputket. Jokainen tasapainottaa paineensietokyvyn, korroosionkestävyyden ja joustavuuden eri tavalla, minkä vuoksi moottorisuunnittelijat käyttävät harvoin samaa materiaalia saman järjestelmän matalapaineisen syöttöpuolen ja korkeapainesuuttimen puolella.

Materiaalin tilannekuva polttoaineen ruiskutuslinjan valinnassa

Yleinen vertailu autojen polttoaineen ruiskutuslinjan kokoonpanoissa yleisesti käytettyihin materiaaleihin
Materiaali	Tyypillinen paineluokka	Korroosionkestävyys	Joustavuus	Yhteinen sovellus
Ruostumaton teräs	Korkeapaineinen common rail -segmentti	Korkea	Matala	Diesel- ja GDI-suuttimien syöttölinjat
Terässeos, kylmätyöstetty	Korkeapaineinen common rail -segmentti	Kohtalainen tai korkea	Matala	Dieselin yhteispaineruiskutusputket
Nylon	Matala to moderate pressure	Korkea	Korkea	Tulo-, palautus- ja höyrylinjat
Komposiitti, vahvistettu	Kohtalainen paine	Kohtalainen tai korkea	Kohtalainen	Keskipaineen syöttö- ja hyppyjohdot

Ruostumaton teräs ja kylmätyöstetty teräslejeeringit hallitsevat korkeapainesegmenttiä, koska molemmat voivat käydä läpi automaattisen frettage-vaiheen, kylmätyöstövaiheen, joka puristaa sisäseinän myötörajan yli ja jättää jälkeensä jäännöspuristusjännityksen. Tämä jäännösjännitys kompensoi jokaisen ruiskutuspainepulssin aikana syntyvän vetojännityksen, mikä on yksi syy, miksi oikein käsitelty teräsruiskutuslinja pystyy käsittelemään huomattavasti suurempia paineita. 200 MPa diesel common rail -sovelluksessa ilman varhaista väsymishalkeilua.

Suhteellinen vertailu viiden tehokkuustekijän välillä, vain havainnollinen yleiskatsaus

Paineluokitusten sovittaminen käytössä olevaan ruiskutusjärjestelmään

Paineluokka on ensimmäinen suodatin, jota käytetään, kun polttoainelinjaa rajoitetaan. Matalapaineiseen bensiinin syöttöpiiriin rakennettu linja ei korvaa yhteispaineruiskutinta syöttävää segmenttiä, ja väärän luokan käyttö kumpaankin suuntaan joko hukkaa kestävyysmarginaalin tai luo todellisen luotettavuusriskin.

Tyypillinen käyttöpaine järjestelmätyypin mukaan

Likimääräinen käyttöpaine ruiskutusjärjestelmän tyypin mukaan, vain vertailualueet, ei tiukkaan lineaarisen asteikon mukaan

Korkeapaineinen dieselin yhteispaineruiskutuslinja on segmentti, joka saa eniten teknistä huomiota, koska sen on kestettävä sekä äärimmäistä staattista painetta että nopeaa pulsaatiota. Suoraruiskutusbensiinijärjestelmät ovat välissä, ja ne tarvitsevat putken, joka pystyy käsittelemään kaksinumeroisia MPa-lukuja ilman diesellinjan seinämän paksuutta. Sen ymmärtäminen, mihin kiinnikkeeseen ajoneuvo putoaa, on nopein tapa valita yhteensopiva polttoaineen ruiskutuslinja ennen materiaalien tai asennusosien tarkastelemista.

Polttoaineletkun asennustyypit ja liitäntätavat turvalliselle tiivisteelle

Polttoaineletkut ja liittimet toimivat yhtenä järjestelmänä erillisten ostojen sijaan, koska muuten oikein mitoitettu putki voi silti vuotaa, jos se yhdistetään yhteensopimattoman liittimen kanssa. Autojen polttoaineen ruiskutuslinjakokoonpanoissa käytetään tyypillisesti yhtä kourallisista todistetuista liitäntätyyleistä, jotka valitaan paineluokan, putkimateriaalin ja liitoksen huollon tiheyden perusteella.

Nykyaikaisista ajoneuvoista löydetyt polttoaineletkujen liitännät

Laitteet muodostaa metallista metalliin tiiviste käyttämällä levenevää putken päätä, joka on painettu vastaavaa kartiota vasten, jota käytetään yleisesti korkean paineen näkevissä teräsruiskutuslinjoissa.
Puristusliittimet luota holkkiin, joka pureutuu putken seinämään, kun mutteria kiristetään. Tämä on hyödyllistä silloin, kun linja on liitettävä ilman, että putken päätä levitetään.
Pikaliittimet napsahtavat yhteen ja niitä käytetään laajalti nailonin syöttö- ja palautuslinjoissa, joissa nopea kokoaminen ja purkaminen on tärkeää huoltotöiden aikana.
Banjo-osat käytä onttopulttityyppistä liitintä, joka mahdollistaa linjan asettumisen kiinteään kiertokulmaan, joka löytyy usein ruiskun sisääntuloaukosta, jossa tilaa on vähän.
Työnnä väkäsliittimet pariksi vahvistettujen polttoaineletkujen kanssa piirin matalapaineisissa osissa ja ne on yleensä kiinnitetty puristimella.
Kierteitetyt puristusmutterit käytetään korkeapaineteräslinjojen injektori- ja kiskoporteissa, kiristettynä kokoonpanon aikana asetettujen spesifikaatioiden mukaisesti.

Autojen letkut ja liittimet toimivat yhdessä

Käytännössä autojen polttoainelinjojen letkuissa ja liittimissä yhdistyvät jäykät putkiosat lyhyisiin taipuisiin letkuihin, joissa tarvitaan tärinäeristystä moottorin ja alustan välillä. Polttoaineletkun liitostyypit eroavat alkuperäisen tyyppisten liittimien ja yleisten jälkimarkkinoiden mallien välillä, joten turvallisin tapa hankkia korvaava polttoaineletkun liitintyyppi on sovittaa alkuperäisen osan kierteen nousu, putken ulkohalkaisija ja tiivistysmenetelmä sen sijaan, että oletetaan moottoriperheiden vaihdettavuutta.

Halkaisija, seinän paksuus ja pituus huomioon ottaen injektorilinjan valinnassa

Ulkohalkaisija ja seinämän paksuusasteikko sekä paineluokan että injektorivirtausvaatimuksen kanssa. Suurempi iskutilavuus tai raskas dieselmoottori siirtää enemmän polttoainetta sykliä kohden, joten sen suutinlinja tarvitsee tyypillisesti leveämmän reiän pitääkseen virtausnopeuden ja painehäviön hyväksyttävällä alueella, kun taas seinän on vielä kasvattava paksummaksi korkeamman työpaineen hallitsemiseksi.

Ruiskutuslinjasegmentin likimääräinen ulkohalkaisija moottorin alustan mukaan, vain yleinen viite

Pituus ratkaisee yhtä paljon kuin halkaisija. Tarpeellista pidempi ajo lisää painehäviötä ja ylimääräistä massaa, joka on puristettava ja tuettava, kun taas liian lyhyt ajo rasittaa kiinnikkeitä molemmissa päissä, kun moottori asettuu omien kiinnikkeidensä alle. Alkuperäisen putken pituuden ja taivutusgeometrian noudattaminen tai oikein mitattu vaihto pitää linjan vapaana ei-toivotusta jännityksestä ruiskun ja kiskon liitännöissä.

Reititys, välys ja tärinäsuojaus asennuksen aikana

Oikea reititys suojaa polttoaineen ruiskutusputkea kahdelta yleisimmältä vikalaukaiselta: kuumuudelta ja hankaukselta. Pakosarjan lähellä kulkeva linja vanhenee nopeammin kuin moottoritilan viileämpää puolta pitkin kulkeva linja, ja kiinnikettä tai johtosarjaa vasten hankaava viiva kuluu lopulta sen ulkoseinän läpi.

Seuraa alkuperäistä reititysreittiä ja kiinnikkeiden paikkoja, jotta siima pysyy suunnitellun etäisyyden päässä liikkuvista osista ja kuumista pinnoista.
Säilytä näkyvä rako putken ja minkä tahansa pakokaasukomponentin välissä ja lisää lämpösuojaosa, johon tehdasasettelu sisältää sellaisen.
Välikiinnityspidikkeet tasaisin välein, jotta putki ei voi taipua tarpeeksi koskettaakseen viereisiä laitteita moottorin liikkeen aikana.
Vältä taivuttamasta teräsputkea tiukemmin kuin sen nimellinen pienin taivutussäde, koska jyrkkä taivutus ohenee seinää ja keskittää jännitystä.
Tarkista jokaisen liitoksen vääntömomentti ensimmäisen lämpösyklin jälkeen, koska lämpölaajeneminen voi löysätä hieman kylmänä kiristettyä liitosta.

Kulumisen, vuotojen ja suorituskykyongelmien tunnistaminen ajoneuvon ajokilometreissä

Polttoainesuuttimen letkun kuluminen muodostuu vähitellen sen sijaan, että se näkyisi kerralla, minkä vuoksi määräajoin tapahtuva silmämääräinen tarkastus havaitsee useimmat ongelmat ennen kuin ne vaikuttavat ajettavuuteen. Alla oleva kaavio havainnollistaa, kuinka jonkinlaista kulumista osoittavien tarkastettujen linjojen osuus tyypillisesti nousee kilometrien kertyessä.

Havainnollistava osuus tarkastetuista polttoainelinjoista, joissa näkyy kulumisen merkkejä ajokilometrikohtaisesti, yleinen suuntaus viitteeksi

Polttoaineen ruiskutusputki epäonnistuu harvoin ilman varoitusmerkkejä. Heikko polttoaineen haju lähellä moottoritilaa, näkyvä kostea jäännös putkessa, epätasainen joutokäynti, jota ei ollut aiemmin, tai pieni polttoaineenpainelukemien lasku diagnosoinnin aikana ovat kaikki syitä tarkistaa linja ja sen liittimet ennen kuin ongelma vaikuttaa käynnistykseen tai kiihdytykseen.

Huoltokäytännöt, jotka auttavat pidentämään injektorilinjan käyttöikää

Suurin osa polttoaineen ruiskutuslinjaa suojaavista käytännöistä on yksinkertaisia ja vaivatonta, minkä vuoksi ne on helppo yhdistää rutiininomaiseen huoltokäyntiin sen sijaan, että niitä käsitettäisiin erillisenä tehtävänä.

Pyyhi linja ja liittimet öljynvaihdon aikana ja etsi himmeää, tahmeaa kalvoa, joka osoittaa hidasta vuotoa.
Tarkista kiinnitysklipsien halkeamia tai löysyyttä, koska siima, joka voi liikkua, on siima, joka lopulta hankaa.
Pidä moottoritila puhtaana lian kerääntymisestä linjan ympärille, koska kosteus ja tien hiekka kiihdyttävät pinnan korroosiota.
Vaihda kuluneet puristimet ja tiivisteet samaan aikaan kuin kaikki liitännät, jotka ovat häiriintyneet asiaankuulumattomien korjaustöiden aikana.
Varmista, että polttoainesuodattimen huoltovälejä noudatetaan, koska hiukkaslikaisuus voi kiihdyttää kulumista ruiskutusputken sisällä ja itse ruiskutussuuttimessa.

Kestävän polttoaineen ruiskutuslinjan tuotannon taustalla olevat valmistuskäytännöt

Yllä kuvatut suorituskykyerot johtuvat polttoaineen ruiskutuslinjan valmistustavasta, eivät pelkästään raaka-aineesta, josta se lähtee. Korkeapaineruiskutusputket on tyypillisesti muodostettu erityisesti valituista niukkaseosteisista teräsputkista, sitten lämpökäsitelty ja kylmätyöstetty myötölujuuden ja väsymiskestävyyden lisäämiseksi, jotta valmis putki pystyy käsittelemään dieselin yhteispaineruiskutusjärjestelmän paineen pulsaatiota.

Autofrettage-käsittely, jossa putki paineistetaan normaalin toiminta-alueensa ulkopuolelle valmistuksen aikana, luo sisäseinään jäännöspuristusjännityksen kerroksen, joka vastustaa käytön aikana syntyvää vetojännitystä. Tarkasta CNC-putken taivutusta käytetään sitten jokaisen linjan muotoilemiseen niin, että sen kolmiulotteinen geometria on linjassa moottorin sijoittelun kanssa, mikä pitää asennuksen suoraviivaisena ja välttää lisärasituksen kiinnityspisteissä.

Tähän luokkaan erikoistuneet tuotantolaitokset, kuten JIATIAN Ningbossa, yhdistävät CNC-putkien taivutuslaitteet, hydrauliset muovauslinjat, automatisoidun laserhitsauksen ja testausalueet, jotta mittatarkkuus ja seinän eheys pysyvät yhtenäisinä tuotantojaksosta toiseen. Tällainen integroitu prosessi putken muodostamisesta lopullisiin geometrian tarkistuksiin mahdollistaa polttoaineen ruiskutuslinjan valmistamisen toistettavan standardin mukaisesti suurilla tilausmäärillä sekä pienemmillä tilausajoilla.

Usein kysyttyjä kysymyksiä autojen polttoaineen ruiskutuslinjoista

Yleisiä kysymyksiä autojen polttoaineen ruiskutusputkien osista ja huollosta
Q1: Mikä on polttoaineen ruiskutusputki Polttoaineen ruiskutuslinja on putkisegmentti, joka kuljettaa paineistettua polttoainetta pumpusta tai yhteispaineruiskutuksesta kunkin sylinterin suuttimeen muodostaen viimeisen lenkin polttoaineen syöttöreitillä.	Q2: Mitä polttoaineen ruiskutusletku tekee Se siirtää paineen alaista polttoainetta suuttimeen samalla kun se kestää nopeita painepulsseja, jotka syntyvät aina, kun suutin avautuu ja sulkeutuu moottorin käytön aikana.
Q3: Missä polttoaineen ruiskutusputki sijaitsee Se kulkee polttoainekiskon tai korkeapainepumpun ja suuttimen rungon välillä, yleensä moottorin ylä- tai sivua pitkin imusarjan lähellä.	Q4: Mistä materiaaleista polttoaineen ruiskutusletkut on valmistettu Yleisiä vaihtoehtoja ovat ruostumaton teräs, kylmätyöstetty terässeos, nylon ja komposiittimateriaalit, jotka sopivat eri paine- ja joustavuustarpeisiin.
K5: Mitä eroa on polttoaineen ruiskutusletkun ja polttoainekiskon välillä Polttoainekisko on yhteinen jakoputkisto, joka jakaa paineistetun polttoaineen jokaiseen sylinteriin, kun taas ruiskutusputki on yksittäinen segmentti, joka yhdistää kiskon tai pumpun yhteen suuttimeen.	K6: Mistä tiedän, onko polttoaineen ruiskutusputki huono Merkkejä ovat näkyvä polttoaineen haju, kostea jäännös putkessa, selittämätön epätasainen joutokäynti tai mitatun polttoaineen paineen lasku diagnostisen tarkastuksen aikana.
Q7: Mikä aiheuttaa polttoaineen ruiskutusletkun vuotoja Tyypillisiä syitä ovat löysät tai kuluneet liitososat, hankautuminen huonosta välyksestä läheisiin osiin, pinnan korroosio ja väsymishalkeilu pitkän painejakson jälkeen.	Q8: Voiko vaurioitunut polttoaineen ruiskutusputki vaikuttaa moottorin suorituskykyyn Kyllä, vaurioitunut putki voi aiheuttaa epätasaisen polttoainepaineen ruiskussa, mikä johtaa epätasaiseen joutokäyntiin, epäröintiin tai tehon alenemiseen ongelman vakavuudesta riippuen.
Kysymys 9: Kuinka usein polttoaineen ruiskutusletkut tulee vaihtaa Ei ole olemassa yhtä kiinteää aikaväliä, koska käyttöikä riippuu kilometrimäärästä, reitityksestä ja käyttöolosuhteista, minkä vuoksi säännöllistä silmämääräistä tarkastusta suositellaan tiukan kalenteripohjaisen aikataulun mukaisesti.	Q10: Polttoainesuuttimen letkun korroosion estäminen Pidä moottoritila puhtaana kosteudesta ja roskista, korjaa suojapinnoitteen vauriot välittömästi ja valitse paikalliseen käyttöympäristöön sopiva materiaali.
