Mikä on polttoaineen ruiskutusputki? Toiminto, tyypit ja sovellukset selitetty

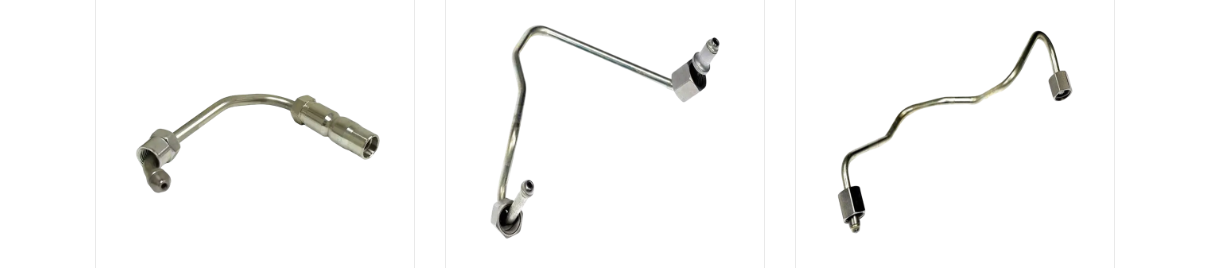

Mikä on a Polttoaineen ruiskutusputki
Polttoaineen ruiskutusputki, jota kutsutaan myös polttoaineen ruiskutusputkeksi, on jäykkä metalliputki, joka kuljettaa paineistettua polttoainetta korkeapainepumpusta tai yhteispaineruiskusta jokaiseen polttoainesuuttimeen ylläpitäen palamisprosessin vaatimaa painetta ja virtausnopeutta. Putki ei itse aiheuta painetta, se välittää paineen, joka syntyy vastavirtaan samalla kun se vastustaa laajenemista, tärinäväsymistä ja toistuvaa paineen pulsaatiota.
Nykyaikaisissa dieselmoottoreissa, jotka on rakennettu common rail- tai jakopumppuarkkitehtuurin ympärille, tämä putki toimii toistuvissa painejaksoissa, jotka voivat ylittää 2 000 baaria nykyisissä tuotantojärjestelmissä, ja jotkut kehittyneet alustat on suunniteltu 2 700 baarin paineille. Koska linja kokee näitä painepiikkejä useita miljoonia kertoja normaalin huoltovälin aikana, seinämän paksuus, taivutussäde ja sisäpinnan kunto on suunniteltu väsymisiän mukaan eikä pelkän purkauspaineluokituksen mukaan.
Ydinominaisuudet
- Yhdistää korkeapainepumpun tai yhteispaineruiskun suoraan ruiskun runkoon
- Siirtää kokoonpuristumattomana nesteenä käsiteltyä polttoainetta ilman mitattavissa olevaa laajenemista
- Muotoiltu CNC-taivuttamalla, joten putken geometria vastaa tarkasti moottorilohkon kiinnityskohtia
- Valmistettu kylmätyöstetystä teräsputkesta, joka on mitoitettu kestämään toistuvia korkeapaineväsymisjaksoja
Polttoaineen ruiskutusputken ydintoiminnot
Polttoaineen ruiskutusputki suorittaa useita tehtäviä samanaikaisesti, ja jokainen vaikuttaa siihen, miten moottori käynnistyy, käy tyhjäkäynnillä ja reagoi kuormituksen alaisena.
Polttoaineen toimitus
Linjan ensisijainen tehtävä on siirtää mitattu polttoainemäärä pumpun ulostuloaukosta ruiskun sisääntuloon ilman häviötä, ilmastusta tai viivettä, sovittamalla polttoaineen ruiskutuslinjan ulostulo ruiskutussuuttimen ajoitukseen, jotta jokainen sylinteri saa saman määrän aikataulussa.
Korkeapaineinen voimansiirto
Putken on siirrettävä pumpun tai kiskon synnyttämät painepiikit laajentamatta tai absorboimatta energiaa, jonka pitäisi sen sijaan saavuttaa injektorisuutin. Pienikin elastinen laajeneminen putken seinämässä voi viivästyttää paineen muodostumista injektorikärjessä. Tätä vaikutusta suunnittelijat kuvailevat tilavuushyötysuhteen menetykseksi.
Ruiskutuksen ajoituksen tarkkuus
Koska polttoainetta käsitellään kokoonpuristumattomana, paineaallon siirto linjan läpi tapahtuu millisekunnin murto-osassa. Putken pituuden, sisähalkaisijan tai seinämän jäykkyyden vaihtelut sylintereiden välillä voivat siirtää ruiskutusajoitusta hieman sylinteristä toiseen, joten insinööritiimit määrittävät sopivat polttoaineen ruiskutuslinjojen pituudet ja taivutusreitit sylinteriryhmässä aina, kun asettelu sen sallii.
Atomisoinnin tuki
Vakaa paineensyöttö ruiskutussuuttimessa mahdollistaa polttoaineen sumutumisen hienoksi pisarakuvioksi, jota palaminen vaatii. Kun polttoaineen ruiskutusputki on kulunut, haljennut tai alikokoinen, paine suuttimessa laskee ja sumutuksen laatu heikkenee, mikä näkyy tyypillisesti epätasaisena tyhjäkäynninä, kovempana kylmäkäynnistyksenä tai lisääntyneenä pakokaasuna.
Polttoaineen ruiskutusputkien tyypit
Polttoaineen ruiskutuslinjat on yleensä ryhmitelty seinärakenteen ja moottorin alustan mukaan ne on suunniteltu palvelemaan.
| Kirjoita | Rakenne | Tyypillinen sovellus |
|---|---|---|
| Yksiseinäinen putki | Yksi jatkuva kylmävedetyt terässeinät | Henkilöautot ja kevyet dieselmoottorit |
| Kaksiseinäinen (duplex) putki | Kaksi kerrosta kylmämuovattu yhdeksi seinäksi lisää räjähdysmarginaalia | Raskaat kuorma-autot, linja-autot ja maastomoottorit |
| Autofettage-käsitelty putki | Yksiseinämä esijännitetty sisäpuolelta kontrolloidulla ylipaineella | Common rail -järjestelmät yli 2000 bar |
| Armored / Sleeved Pipe | Vakioputki, jossa on suojaava ulkoholkki kulumiskohdissa | Moottorit, joissa on tiukka reititys lähellä liikkuvia osia |
Luokittelu sovelluksen mukaan
- Henkilöautojen dieselpolttoaineen ruiskutusputket
- Kevyiden hyötyajoneuvojen polttoaineen ruiskutusputket
- Raskaiden kuorma-autojen ja linja-autojen ruiskutuslinjat
- Maatalous- ja rakennuskonelinjat
- Laiva- ja teollisuusmoottorilinjat
- Generaattorisarjan injektorilinjat
Polttoaineen ruiskutusputken rakenne
Valmis polttoaineen ruiskutuslinjakokoonpano on rakennettu useammasta kuin yhdestä putkesta. Kumpikin pää on muodostettu ja koneistettu tiivistämään pumppua tai kiskoa toiselta puolelta ja suutinta toiselta puolelta, kun taas keskiosa on taivutettu tiettyyn säteeseen, jotta se puhdistaa ympäröivät moottorin komponentit ilman kosketusta.
Yksinkertaistettu isometrinen näkymä polttoaineen ruiskutusputkikokoonpanosta pumpun tai kiskon rungon ja suuttimen välillä
Tärkeimmät komponentit
- Kartio istuin: koneistettu kärki, joka muodostaa metalli-metallitiivisteen pumppua tai kiskon ulostuloa vasten
- Unionin pähkinä: kiertyy ulostulotappiin ja vetää kartiotiivisteen tiivistyskontaktiin
- Putken runko: molempien päiden välissä oleva kantava osa, muotoiltu CNC-taivuttamalla
- Holkkimutteri: suuttimen puolella oleva liitin, joka kiinnittää vastakkaisen pään
- Suojaholkki: valinnainen ulkokerros lisätty kohtaan, jossa putki muuten hankaa kiinnikkeitä tai viereisiä linjoja
Polttoainesuuttimen linjan suorituskykytiedot
Alla olevissa kuvissa on yhteenveto yleisesti havaituista painealueista, mittajakaumasta ja vertailusta eri putkityyppien välillä. Ne esitetään yleisinä viitepisteinä eikä minkään yksittäisen moottorimallin spesifikaatioina.
Ruiskutuspaineen kehitys järjestelmän sukupolvien välillä
Likimääräinen common rail -paine baareissa peräkkäisten järjestelmäsukupolvien aikana
Tyypillinen käyttöpaine sovelluksen mukaan
Tyypillinen ylempi käyttöpainealue moottorin alustan mukaan, ilmaistuna baareina
Yhteinen ulkohalkaisijajakauma
Suhteellinen osuus ulkohalkaisijakooista, joita yleisesti käytetään polttoaineen ruiskutusputkisovelluksissa
Suorituskyvyn vertailu putkityyppien välillä
Putkityyppien suhteellinen vertailu viiden suorituskyvyn ominaisuuden välillä, pisteytetty viiden pisteen asteikolla
Materiaalit ja valmistusprosessi
Materiaalin valinta ja muovausmenetelmä vaikuttavat siihen, kuinka kauan polttoaineen ruiskutusputki kestää toistuvan painejakson aikana.
| Materiaali | Tyypillinen ominaisuus | Yhteinen käyttö |
|---|---|---|
| Hiiliteräs | Kylmävedetty, korkea vetolujuus, kustannustehokas | Henkilöauto- ja kevyet sovellukset |
| Seosteräs | Korkeampi väsymiskestävyys seosaineiden ansiosta | Keskiraskaat ja raskaat dieseljärjestelmät |
| Ruostumaton teräs | Vahva korroosionkestävyys kosteissa tai meriympäristöissä | Laivojen, teollisuuden ja ulkoilulaitteiden moottorit |
Kylmämuovaus ja automaattinen frettage
Kun putkeen kohdistetaan hallittua sisäistä painetta prosessoinnin aikana, sisäseinämässä tapahtuu plastista muodonmuutosta, mikä luo jäännöspuristusjännitystä. Tämä jäännösjännitys kompensoi normaalin käyttöpaineen aikana syntyvän vetojännityksen, mikä pidentää väsymisikää ja nostaa valmiin polttoaineen ruiskutusputken murtumispainemarginaalia.
CNC-taivutus ja mittojen ohjaus
CNC-putkien taivutuslaitteet muotoilevat kunkin polttoaineen ruiskutuslinjan kolmiulotteisen geometrian siten, että ne sopivat tietyn moottorimallin kiinnityskohtiin, mikä auttaa valmiin osan istuimen oikein ilman lisäjännitystä liitoskohtiin.
Polttoaineen ruiskutuslinjojen ja polttoaineen ruiskutusputkien sovellukset
Polttoaineen ruiskutuslinjat on suunniteltu niiden palveleman alustan reititystilan, käyttöjakson ja käyttöympäristön mukaan.
- Diesel henkilöautot: kompaktit taivutussäteet sopivat lyhyeen akseliväliin
- Kevyet pakettiautot ja lava-autot: linjat sovitettu korkeampaan käyttöjaksoon joutokäynnillä ja lopeta käyttö
- Keskiraskaat ja raskaat kuorma-autot ja linja-autot: suurempi ulkohalkaisija linjat mitoitettu pidennetty painejaksot
- Maatalous- ja rakennuskoneet: linjat, jotka on reititetty kestämään pölyä, tärinää ja suuria lämpötilanvaihteluita
- Laiva- ja teollisuusmoottorit: linjat, joissa on lisätty korroosionkestävyys kosteisiin käyttöympäristöihin
- Generaattorisarjat ja kiinteät teholaitteet: linjat, jotka on mitoitettu jatkuvaan käyttöön mieluummin kuin vaihtuvaan kuormitukseen
Polttoaineen ruiskutuslinjojen valmistuskapasiteetti
Polttoaineruiskutusputkien valmistajana toimivat tuotantolaitokset yhdistävät tyypillisesti CNC-putkien taivutuksen, sisäisen kylmämuovauksen ja tarkkuustyöstön saman katon alle, jotta mittatoleranssit pysyvät yhtenäisinä ensimmäisestä prototyypistä koko tuotantomäärään asti. Tämän alueen ympärille rakennettu laitos toimii yleensä kymmenien tuhansien neliömetrien alueella, ja se yhdistää automatisoidut putken taivutuskeskukset erityisiin juotos- ja hitsauslinjoihin, jotta OEM-polttoaineen ruiskutuslinjaohjelmat pysyvät yhdellä, jäljitettävällä tuotantopolulla.
Tyypilliset tuotantolaitteet
- Useita täysautomaattisia CNC-putkien taivutuskoneita tarkkaan kolmiulotteiseen geometriaan
- Hydrauliset sisämuovauskoneet, jotka kattavat laajan halkaisijaalueen
- Automatisoidut laserhitsaus- ja hitsausrobottisolut takaavat tasaisen liitoksen laadun
- Suuret työstökeskukset päätymuovaukseen, kartioistuimiin ja kierteiden leikkaamiseen
- Erillinen testaus- ja tarkastusalue mitta- ja painetarkastuksia varten
Tällä tavalla perustetut tilat tukevat sekä dieselpolttoaineen ruiskutusputkien toimittajasuhdetta jälkimarkkinoiden jakelua varten että yhteispaineruiskutusputkien valmistajan roolia OEM-alustoille, koska sama putkenmuodostus- ja automaattisen frettage-prosessilinja voi vaihtaa duplex-, yksiseinä- ja panssaroitujen kokoonpanojen välillä ilman erillisiä työkaluinvestointeja. Ostajille, jotka tutkivat polttoaineen ruiskutusputkien valmistajan Kiinassa sijaitsevaa toimitusketjua, talon sisäisen tutkimuksen ja kehityksen, kontrolloidun muovausprosessin ja integroidun laboratoriotestauksen yhdistelmä määrittää yleensä, pystyykö korkeapaineputkien toimittaja pitämään tiukat toleranssit toistuvien tuotantoajojen välillä.
Asennus- ja huoltonäkökohdat
Oikealla käsittelyllä ennen ja jälkeen asennuksen on suora vaikutus siihen, kuinka kauan polttoaineen ruiskutusletku toimii ongelmitta.
Asennuskäytännöt
- Kiristä liitosmutterit noudattamalla moottorille määritettyä vääntömomenttijärjestystä, toimien tasaisin, asteittain yhden jatkuvan vedon sijaan
- Tue putki sen pituudelta alkuperäisillä kiinnittimillä, jotta tärinäkuormitus ei keskity liitospäihin
- Vältä muodostuneen viivan taivuttamista tai oikaisemista pellolla, koska kylmämuokatun putken uudelleenmuotoilu poistaa valmistuksen aikana sisäänrakennetun jäännösjännityskuvion
Katsastus- ja kulumismerkit
- Polttoaineen tihkumista tai märkää jäännöstä liitosmutterin alueen ympärillä
- Näkyvää pinnan halkeilua lähellä kartioistukkaa tai mutkan kärjessä
- Pinnan kuoppia tai värimuutoksia kosteudelle tai tiesuolalle alttiina olevissa linjoissa
- Karkea tyhjäkäynti tai kova kylmäkäynnistys, joka paranee kiskon paineen tarkastuksen jälkeen
Varastoinnin käsittely
Kun polttoaineen ruiskutusputki varastoidaan ennen asennusta, suojaavien päätykansien pitäminen paikoillaan ja putken pitäminen kuivassa, lämpötilavakaassa paikassa vähentää kosteuden aiheuttaman pintakorroosion mahdollisuutta ennen kuin osa saavuttaa moottorin.
Usein kysytyt kysymykset
Q1: Mikä on polttoaineen ruiskutusputki
Polttoaineen ruiskutusputki on korkeapaineputki, joka siirtää polttoainetta ruiskutuspumpusta tai yhteispaineruiskusta ruiskutussuuttimeen ylläpitäen painetta, joka tarvitaan ruiskun avautumiseen ja polttoaineen toimittamiseen aikataulussa.
Q2: Mitä polttoaineen ruiskutusputki tekee
Se hoitaa polttoaineen syötön, korkean paineen välityksen ja ruiskutustarkkuuden pitäen pumpusta tai kiskosta tulevan painesignaalin johdonmukaisena aina ruiskutussuuttimeen asti.
Q3: Kuinka dieselin ruiskutuslinja toimii
Linja välittää polttoaineen paineen mahdollisimman pienellä viiveellä, mikä tukee tarkkaa ruiskutusajoitusta ja auttaa ruiskutussuutinta tuottamaan hienojakoisen ruiskutuskuvion ruiskutushetkellä.
Q4: Mistä materiaaleista polttoaineen ruiskutusputket on valmistettu
Yleisiä materiaaleja ovat ruostumaton teräs, hiiliteräs ja seosteräs, jotka valitaan paineen, väsymisvaatimusten ja moottorin käyttöympäristön perusteella.
Q5: Kuinka usein polttoaineen ruiskutusletkut tulee tarkastaa
Säännöllinen silmämääräinen tarkastus kullakin huoltovälillä on tyypillistä, kun tarkastetaan liittimien vuotamista, pinnan halkeamia mutkien lähellä ja korroosiota ulkopinnassa.
K6: Voidaanko polttoaineen ruiskutusletku korjata tai pitäisikö se vaihtaa
Koska putki perustuu tiettyyn sisäiseen jäännösjännityskuvioon, halkeilua, muodonmuutosta tai vuotoa osoittava viiva tyypillisesti vaihdetaan sen sijaan, että sitä muotoillaan tai korjataan.
K7: Mikä aiheuttaa polttoaineen ruiskutusputken vuotamisen tai halkeilun
Toistuva paineen väsyminen, löysät tai liian kiristyneet liittimet, tärinän hankautuminen lähellä oleviin komponentteihin ja korroosio ovat yleisimpiä syitä.
Q8: Ovatko polttoaineen ruiskutusputket samat bensiini- ja dieselmoottoreissa
Ei, dieselin yhteispaineruiskutus- ja pumppujärjestelmät toimivat yleensä paljon korkeammilla paineilla kuin bensiinin suoraruiskutusjärjestelmät, joten linjan seinämän paksuus ja materiaalivalinta vaihtelevat vastaavasti.
